EDFA放大器

C波段单通道掺铒光纤放大器

0.0/5 rating (0 votes)

Description

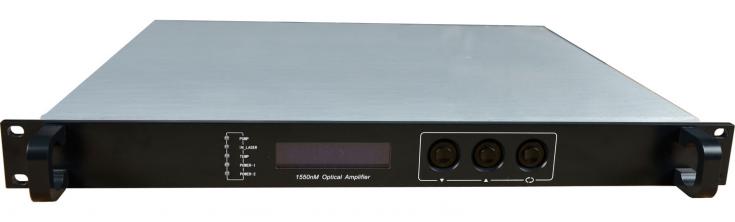

C波段单通道掺铒光纤放大器 (FTA-1550CT系列 )
C波段单通道掺铒光纤放大器 (FTA-1550CT系列 ),C波段光纤放大器,光功率平展输出:13~26dBm



DWDM-Optical-Amplifiers

尊龙在线登录(中国)人生就是博官网

     FTA-1550CT系列是C波段单通道光纤放大器,即增益平展光纤放大器,由于C波段光纤放大器, 与光纤的低消耗波段一致且其手艺已较量成熟,以是获得普遍应用。掺铒光纤是EDFA的焦点原件,它以石英光纤作基质质料,并在其纤芯中掺入一定比例的稀土 原素铒离子(Er3+)。当一定的泵浦光注入到掺铒光纤中时,Er3+从低能级被引发到高能级,由于Er3+在高能级上寿命很短,很快以非辐射跃迁形式到 较高能级上,并在该能级和低能级间形成粒子数反转漫衍。由于这两个能级之间的能量差正好即是C波段光子的能量,以是只能爆发C波段光的受激辐射,也只能放大C波段的光信号。


     FTA-1550CT系列是C波段单通道光纤放大器,采 用JDSU、Fujitsu、Nortel、Lucent、Fitel等天下著名半导体公司出品的波长为980nm或1480nm高线性、光隔离、漫衍反 馈、热电制冷DFB激光器作为泵浦源。机械内设光功率输出稳固电路及激光器热电致冷器温度稳固控制电路,包管了整机的最佳性能和激光器的长寿命稳固事情。 微处置惩罚器软件对激光器的事情状态举行监控,事情参数由数字面板(VFD)显示。一旦激光器的事情参数偏离软件设定的允许规模,微处置惩罚将自动关断激光器电 源,红灯闪灼提醒告警,数字面板提醒故障缘故原由。装备参数的详细报告请阅“操作说明”。

【应用】

(1) 线路放大 (2) 功率放大   (3) 光分派系统 (4) SDH、ATM长距离传输  (5) 视频、以太网光传输系统



尊龙在线登录(中国)人生就是博官网



高品质:前级泵浦一样平常接纳980nm,后级接纳泵浦1480nm,功率通过软件合理的优化,最大限度地降低EDFA的NF,可与所谓的低功率光放相媲美?墒瓜低郴竦糜乓斓腃NR。
 可靠性:接纳19″1U标准机架,内置高性能的热插拔双开关电源,可在85∽265Vac市网电压中事情,同时也可选DC48V供电(需预订);机箱散热可自动温度控制。
 直观性:泵浦激光器是整机最珍贵的器件,机械内设微处置惩罚器对泵浦激光器的事情状态举行监控,事情参数由面板LCD窗口显示。
 网管型:选件式状态监控应答器包管知足国标并与 SCTE HMS标准兼容,可实现网管监控功效。
 电源插拔式:接纳铝型材结构插拔式开关电源,有利于散热和替换。并且双电源冷热备份。
 输出光功率可调:输出光功率可调规模(-3dB),用户订货时需特殊说明。



尊龙在线登录(中国)人生就是博官网

项目

FTA-1550CT

事情波长(nm)

1538~1565

输入光功率(dBm)

-5~+10

标称输入光功率(dBm)

+3

噪声系数(dB) (+3 dBm,@1550nM)

3.8~5.5

增益平展度(dB)

<±0.3

光功率输出稳固度(dB)

<±0.5

极化迅速度(dB)

<0.2

极化模式色散(ps)

<0.5

光讨论(IN/OUT)

FC/UPC、SC/UPC

泵浦事情数目(N)

1∽3

饱和输出功率(dBm)

13∽26

供电电源(Vac)

115~265(热插拔式双电源)

供电电源(Vdc)

-48(插拔式电源)

事情温度(℃)

0~50

尺寸(mm)

482.6×387×44

尊龙在线登录(中国)人生就是博官网

FTA-1550CT -13 (光功率输出, ≥ 13dBm、20mW)
FTA-1550CT -14 (光功率输出, ≥ 14dBm、25mW)
FTA-1550CT -15 (光功率输出, ≥ 15dBm、32mW)

FTA-1550CT -16 (光功率输出, ≥ 16dBm、40mW)
FTA-1550CT -17 (光功率输出, ≥ 17dBm、50mW)
FTA-1550CT -18 (光功率输出, ≥ 18dBm、63mW)

FTA-1550CT -19 (光功率输出, ≥ 19dBm、80mW)
FTA-1550CT -20(光功率输出, ≥ 20dBm、100mW)
FTA-1550CT -21(光功率输出, ≥ 21dBm、125mW)

FTA-1550CT -22 (光功率输出,≥ 22dBm、160mW)
FTA-1550CT -23 (光功率输出,≥ 23dBm、200mW)
FTA-1550CT -24 (光功率输出,≥ 24dBm、250mW)

FTA-1550CT -25 (光功率输出,≥ 25dBm、320mW)
FTA-1550CT -26 (光功率输出,≥ 26dBm、400mW)
